Kabely používané při instalaci bezpečnostních kamer

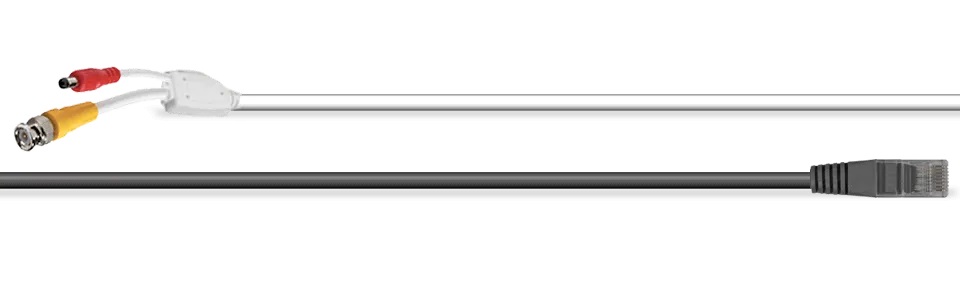

Známe dva základní typy prodlužovacích kabelů, které se používají při montování a instalaci bezpečnostních kamer.

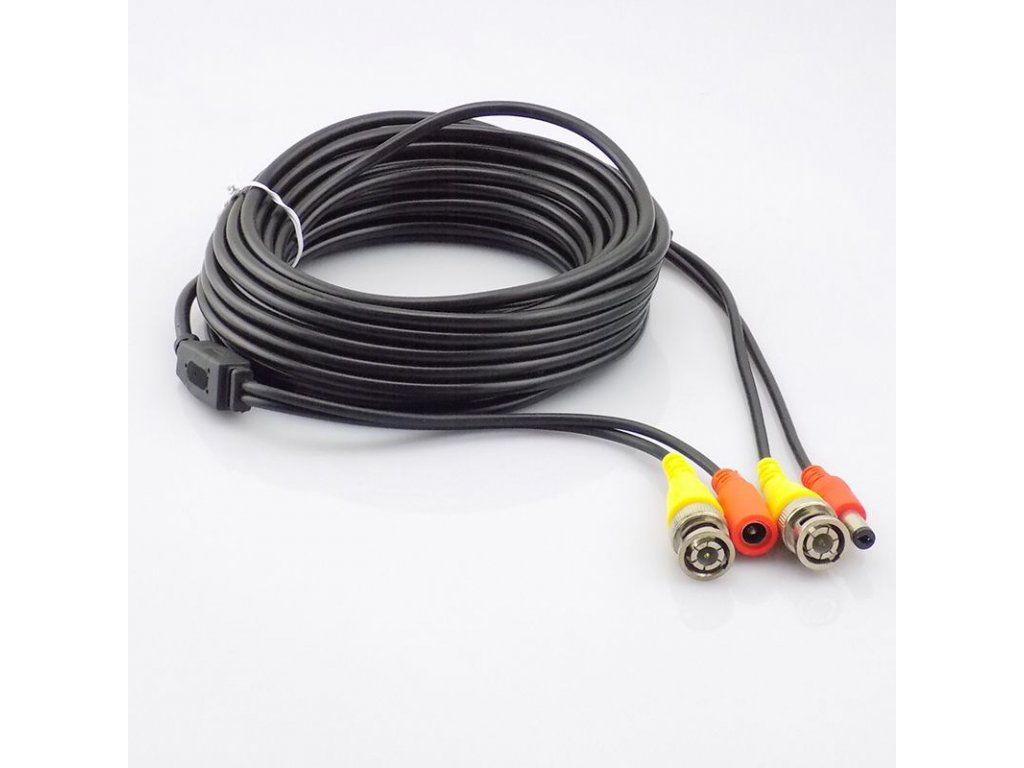

Analogové systémy používají stíněné nebo RG59 siamské BNC koaxiální kabely pro připojení DVR (Digital Video Recorder) ke každé kameře. Tyto kabely obsahují dva samostatné – ale připojené – kabely, které mají různé konce (jeden pro přenos video/zvukových dat a jeden pro napájení kamery).

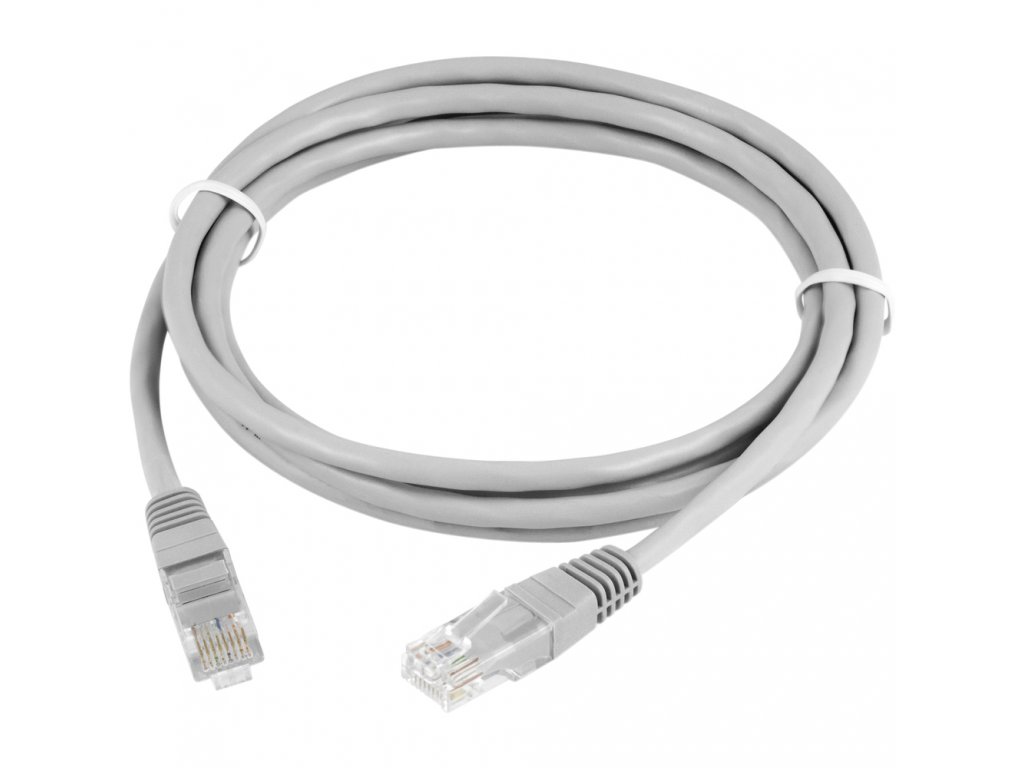

Digitální IP systémy používají ethernetové kabely CAT5e pro připojení NVR (Network Video Recorder) ke každé kameře. Tyto ethernetové kabely přenášejí video/audio data, napájejí kameru a poskytují stabilní síťové připojení.

  •  Vylepšená rychlost a spolehlivost oproti CAT5
  • Podporuje rychlost 1000 Mbps.
  • Snižuje rušení mezi vodiči uvnitř kabelu.

Maximální délka ethernetového kabelu, který lze použít mezi NVR a kamerou, je 70 metrů. Pokud je potřebný delší ethernetový kabel, mezi ethernetové kabely lze přidat přepínač (PoE switch), aby se prodloužila jeho délka. Doporučujeme používat pouze jednotlivá připojení. Vícenásobná připojení mohou vést k vyčerpání signálu.
